COMPONENTES · UNIÕES · POSICIONAMENTO
Conjuntos soldados.
Conjuntos soldados de arame e chapa conforme desenho técnico. O posicionamento das partes, a acessibilidade das uniões e as interfaces de montagem orientam a preparação e os controles.
Ver exemplos de peças Explorar informações técnicas
Ampliar imagem
PEÇAS DE EXEMPLO
Mais formas de fabricar sua peça.

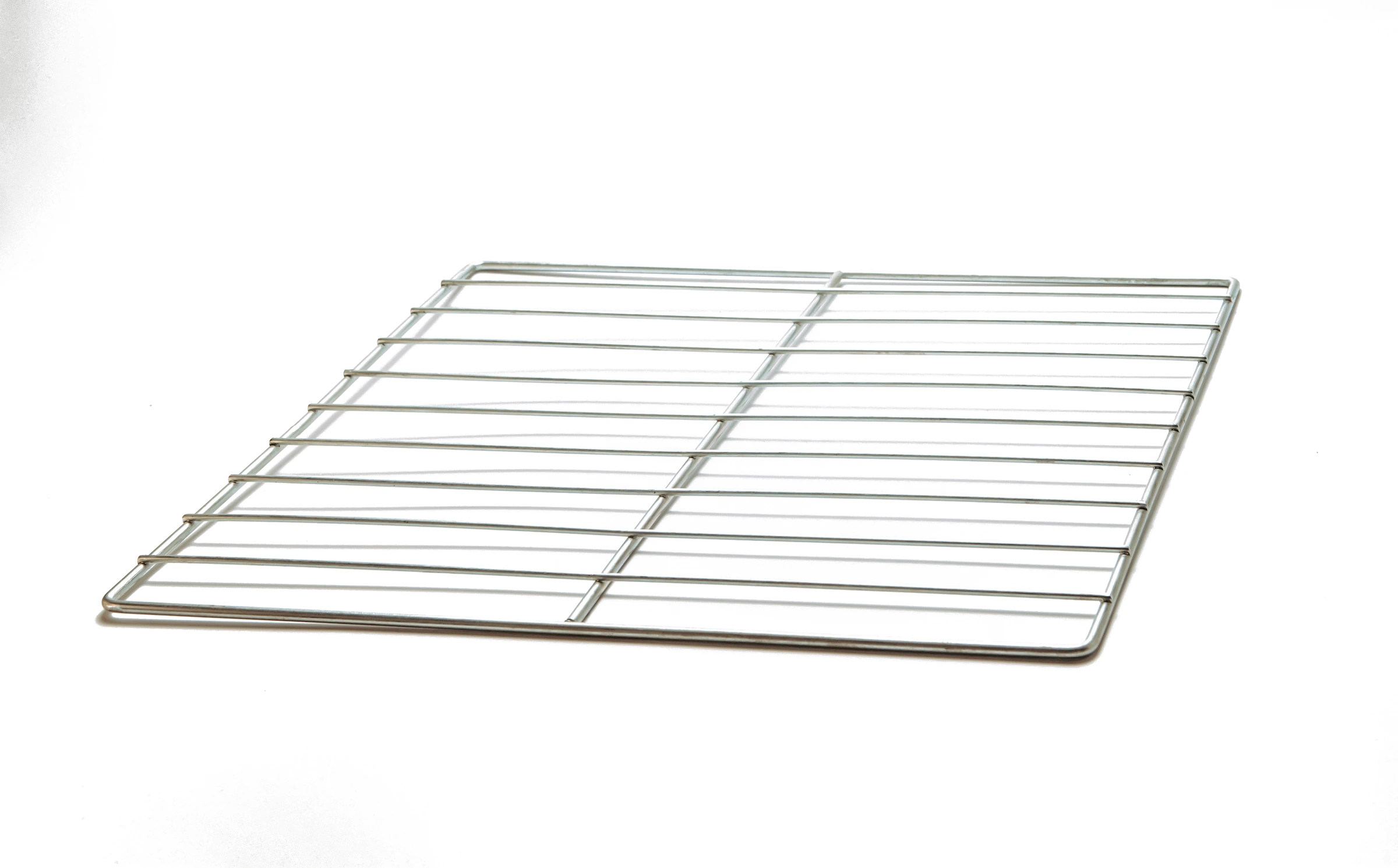

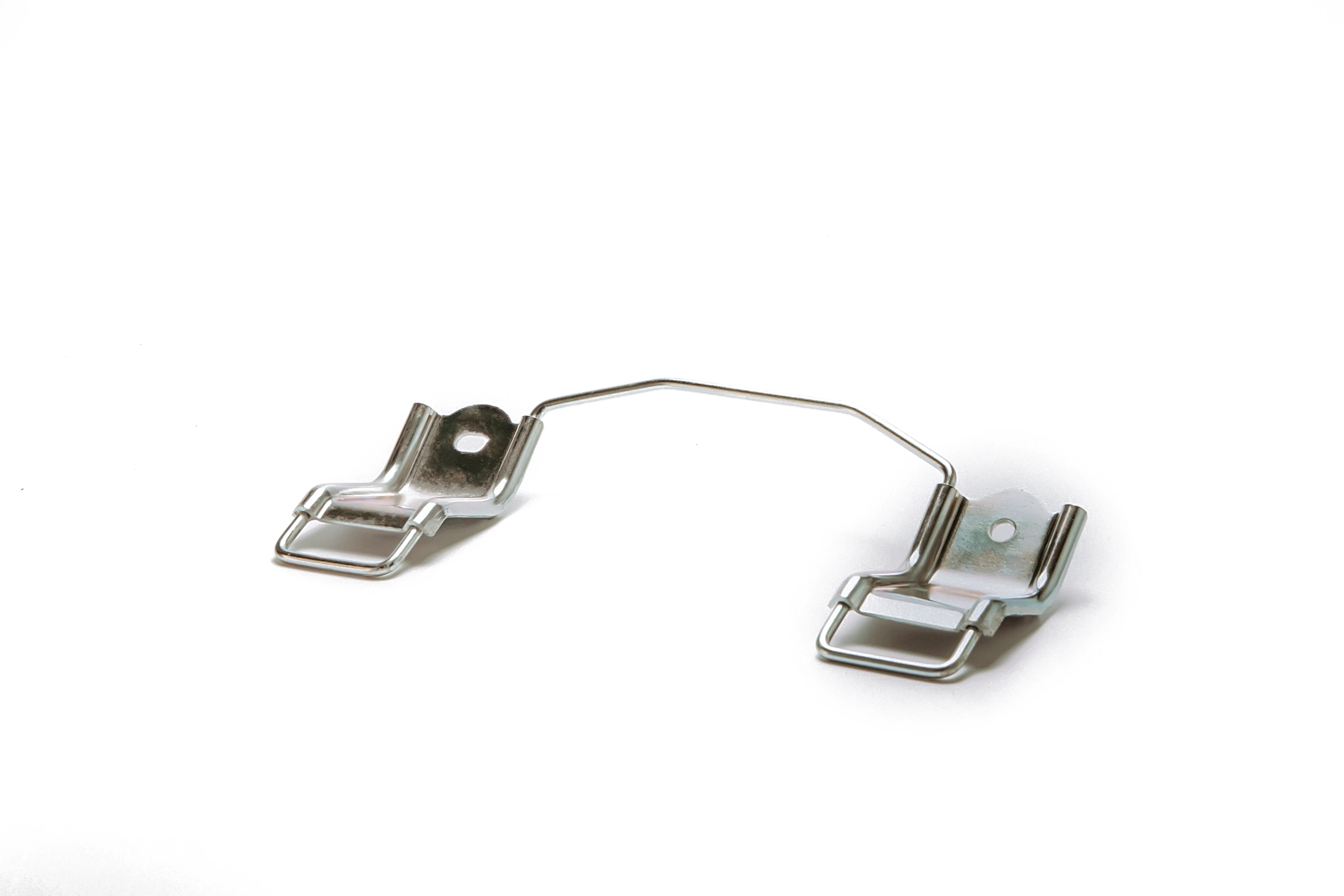

Explore exemplos desta família e amplie cada foto para ver os detalhes.
Foto 1 / 2
Exemplos de fabricação. A forma, as dimensões e as condições de operação são definidas pela sua especificação.
Qual posição o conjunto deve manter.
Definição das partes
Posição relativa e referências
Uniões e acesso
Interfaces do conjunto acabado
Ler os critérios de avaliação
Além de definir cada parte, o desenho deve mostrar a posição relativa entre elas e as interfaces de montagem. Identifique as referências que o conjunto acabado deve respeitar; elas permitem analisar o posicionamento durante a união e a verificação posterior.
Como preparar e verificar a união.
Materiais e condições das partes
Posicionamento e sequência
Dimensões funcionais do conjunto
Critérios e responsáveis pela verificação
Ler os critérios de avaliação
Materiais, acesso às uniões e sequência de trabalho orientam a preparação. A análise determina o posicionamento, os recursos necessários e os critérios para verificar o conjunto. As amostras e validações necessárias são incluídas com seu escopo e responsáveis.
Aplicação e fornecimento.
Estruturas e integração
Quantidades por programa
Identificação e embalagem
Destino do fornecimento
Ler os critérios de avaliação
A função, as quantidades e as condições de entrega completam os requisitos do conjunto. Compartilhe como ele se integra à sua aplicação, o programa previsto e as necessidades de identificação, embalagem e destino para avaliar fabricação e fornecimento.
SEU PROJETO
Da sua especificação a uma proposta.
Desenho e revisão, material e quantidades são o ponto de partida para avaliar fabricação, inspeção e fornecimento.
