GEOMETRIAS 2D E 3D
Conformados de arame.
Fabricamos conformados de arame 2D e 3D. Seção, raios, apoios e interfaces com outras peças permitem analisar como obter e verificar a geometria de que você precisa.
Ver exemplos de peças Explorar informações técnicas
Ampliar imagem
PEÇAS DE EXEMPLO
Mais formas de fabricar sua peça.

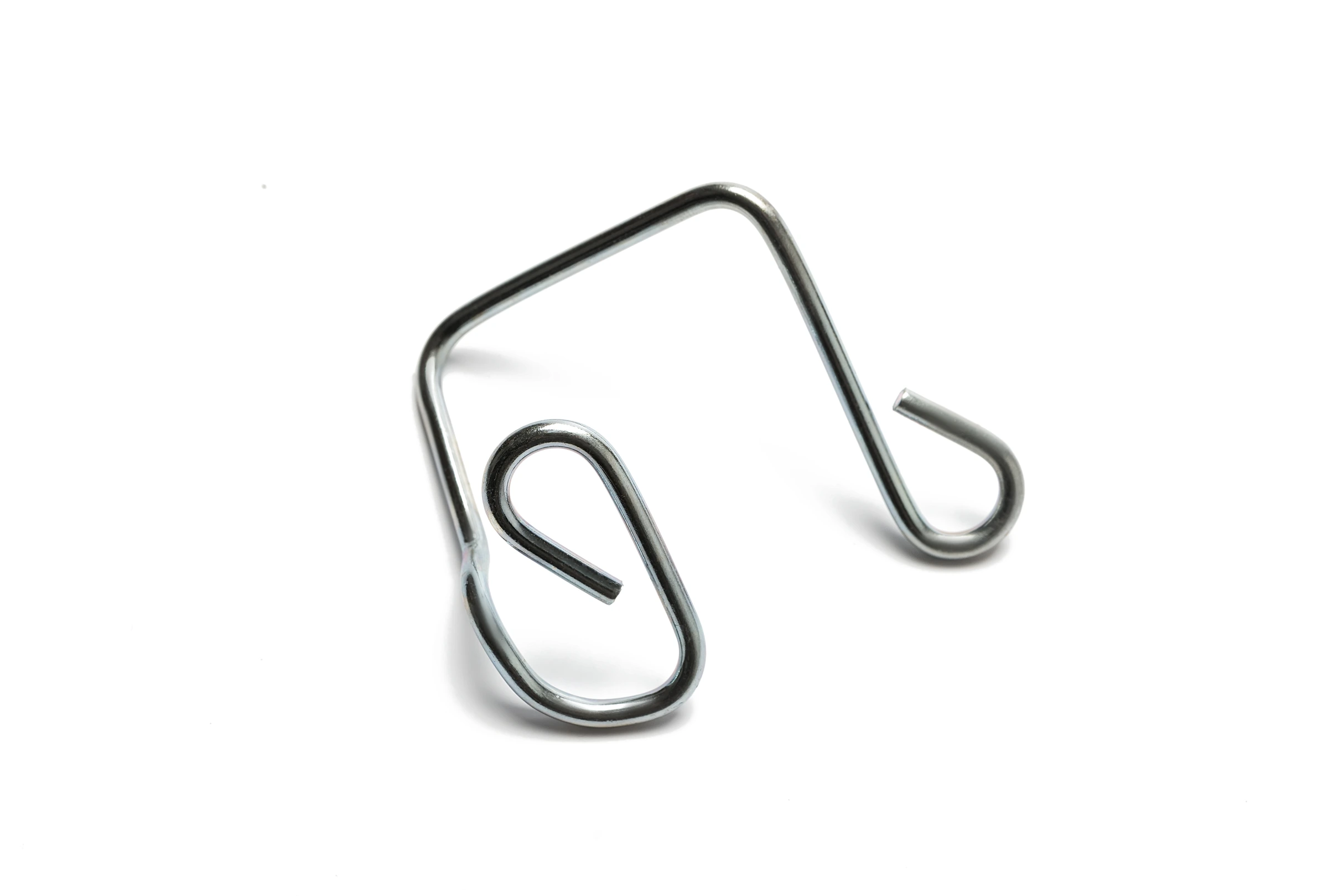

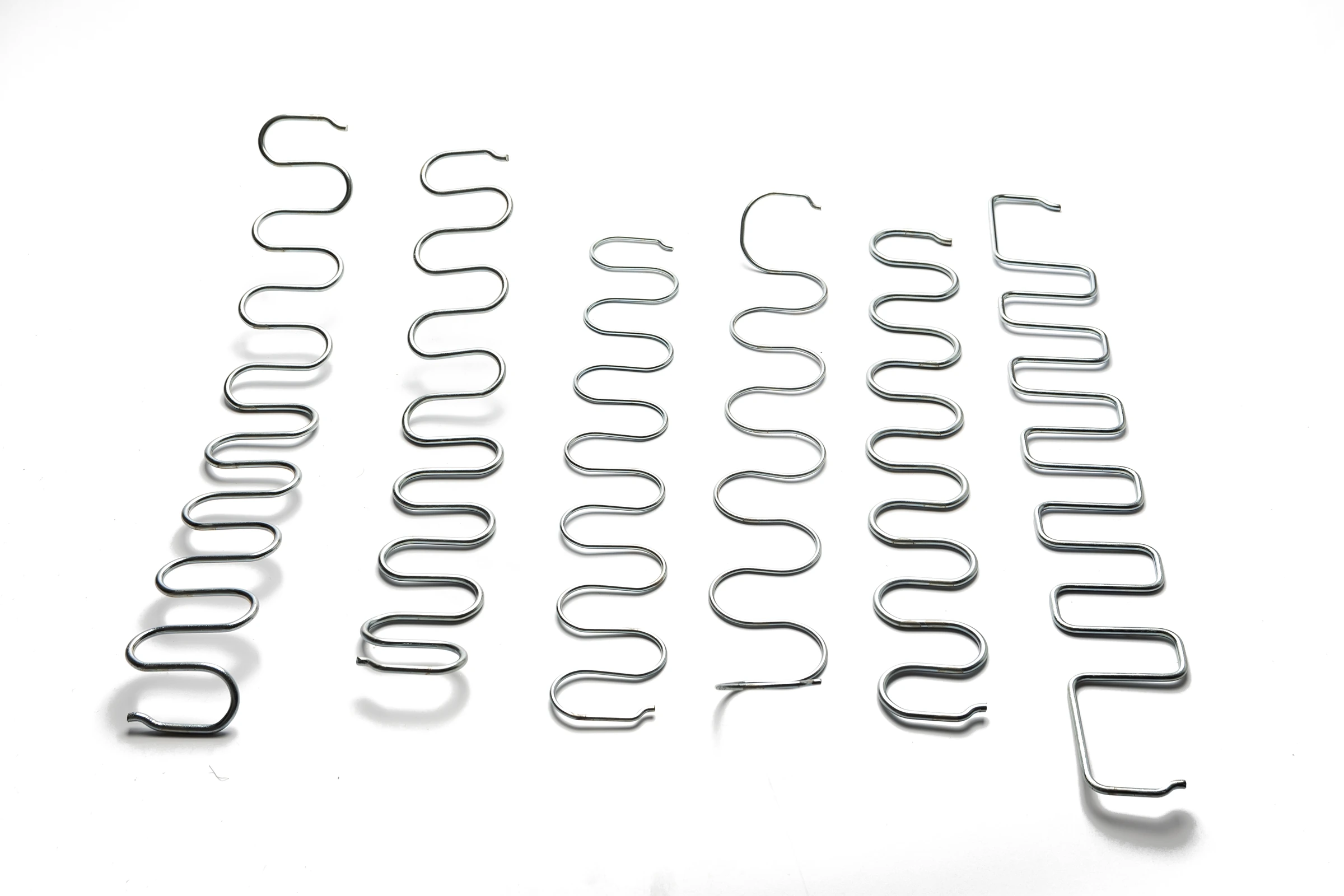

Explore exemplos desta família e amplie cada foto para ver os detalhes.
Foto 1 / 2
Exemplos de fabricação. A forma, as dimensões e as condições de operação são definidas pela sua especificação.
O que a peça deve fixar, apoiar ou posicionar.
Pontos de contato e apoio
Áreas livres e interfaces
Dimensões funcionais
Operações complementares
Ler os critérios de avaliação
Clipes, travas e hastes cumprem funções diferentes. Identifique os pontos de contato com outras peças e as áreas que devem permanecer livres. Essas referências permitem distinguir dimensões funcionais das demais medidas da geometria.
Seção e geometria são avaliadas juntas.
Diâmetro ou seção do arame
Raios e dimensões da peça
Avaliação conforme a especificação
Ler os critérios de avaliação
O diâmetro do arame é um dos parâmetros da peça. Sua combinação com material, raios, dimensões, tolerâncias e volume exige avaliação técnica.
Uma geometria que possa ser verificada.
Referências para medir e montar
Características e critérios de aceitação
Operações e acabamento incluídos
Amostras e quantidades previstas
Ler os critérios de avaliação
O desenho ou a amostra deve permitir identificar referências de medição e condições de montagem. Na análise, determinamos as operações e a preparação que a forma exige, como verificar as características funcionais e qual acabamento a proposta inclui.
SEU PROJETO
Da sua especificação a uma proposta.
Desenho e revisão, material e quantidades são o ponto de partida para avaliar fabricação, inspeção e fornecimento.
